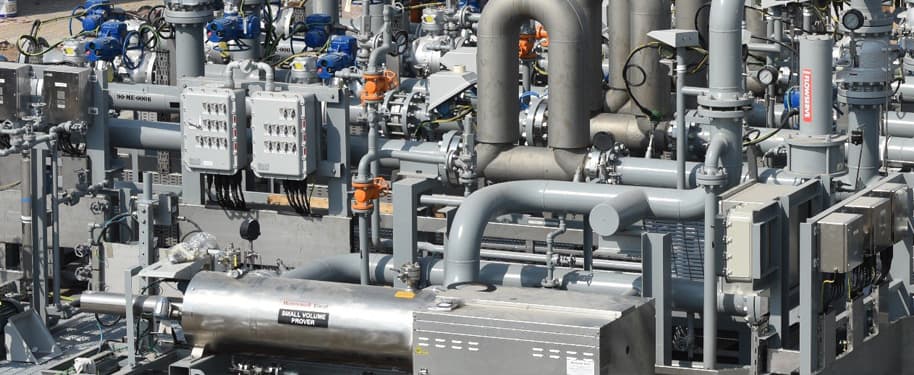

نقل العهدة في صناعة النفط والغاز: ما أهميتها وكيف تُقاس
نُشِر في Sep 20, 2023 at 11:09 AM
من المصطلحات التي قد تبدو غريبة بعض الشيء مصطلح نقل العهدة، يشير المصطلح إلى نقل ملكية شيء من شخص لآخر أو شركة لأخرى، لكن إلى ماذا يشير تحديدًا في صناعة النفط والغاز؟ هذا ما سنتعرف عليه في السطور التالية، تابع معنا.
ماذا يعني نقل العهدة (Custody Transfer)؟
يدل مفهوم نقل اﻟﻌﻬﺪة بشكل عام إلى جميع العمليات المتعلقة بنقل ملكية منتج مادي ﻣﻦ مشغل لآخر، وبتعريف آخر أكثر تخصصًا في صناعة النفط والغاز، يشير المصطلح إلى عملية تتبع لحركة المواد المادية المنقولة بين العميل والمورد ومزود خطوط الأنابيب.
على سبيل المثال ﻧﻘﻞ البترول من الناقلات إلى الخزانات أو من منصة التنقيب إلى السفن الناقلة، حيث تتغير ملكية المواد عند كل نقطة نقل على طول خط النقل، بدءًا من موقع الاستخراج ومن ثمّ خط الأنابيب، ليأتي بعده المعمل أو محطة المعالجة، وبعدها إلى المستودعات وأماكن التخزين.
لذا يتوجب الأمر وجود قياسات دقيقة لكمية المادة المتدفقة والمنقولة من جهة إلى الأخرى لتحديد قيمتها المادية والمحاسبة عند كل عملية تبادل، مثلها مثل أي سوق بيع وشراء، يجب على المشتري أن يعرف كمية المواد التي يتلقاها مقابل أمواله المدفوعة، كذلك التاجر يجب أن يتأكد بأنّه يحصل ﻋﻠﻰ القيمة الفعلية من الأموال مقابل ما يقدمه.
لكن عند التعامل مع سلعة غير مرئية ولا وزن لها، مثل الغاز الطبيعي، هنا تكمن الصعوبة في تحديد الكميات والمقابل المادي لها، لذا تُستخدم أجهزة ومقاييس دقيقة تُعرف بنظام نقل العهدة لحل المشكلة وتبيان الحقيقة.
نتيجةً لذلك ينبغي أن يكون نظام نقل العهدة منظم للغاية وأن يلتزم بالكثير من القوانين والمعايير والبروتوكولات الصناعية التي تفرض شروطًا حازمة لتحقيق مستويات عالية من الدقة وإمكانية التتبع والتكرار، فالخطأ هنا مكلف جدًا.
ما سبب أهمية نقل العهدة في صناعة النفط والغاز؟
تبرز أهمية أنظمة نقل العهدة في الصناعات البترولية عبر القيمة العالية للمنتجات المنقولة، حيث تستخدم هذه الأنظمة مقاييس تقيس إمّا درجة حرارة الأنابيب أو ضغطها لقياس التدفق أثناء عبور الخط ومن ثمّ معالجة تلك الإشارات وتحويلها إلى كميات حقيقية تتم المحاسبة بناء عليها.
لذا فإنّ الدقة العالية في القياس مطلوبة وبشكل كبير في تحديد حجم المنتجات التي يتم نقلها، إذ يُكلف أصغر خطأ في القياس كميات هائلة من الأموال.
على سبيل المثال، وعلى فرض وجود حاملة للنفط تنقل حوالي 700,000 برميلًا من النفط الخام، وكان نظام نقل العهدة الذي يقيس المواد معاب بخطأ قياس 0.3% فقط، هذا يعني وجود خطأ بالحساب يصل لحوالي 105,000 دولارًا، على فرض كان سعر البرميل 50 دولارًا.
هذا الخطأ يُكلف مئات الآلاف من الدولارات التي تذهب بشكل يومي لشخص ما ويخسر الطرف المقابل أموالًا طائلة، هنا تبرز أهمية استخدام نظام نقل عهدة موثوق ودقيق، بالرغم من الكلفة العالية له إلا أنّه يسترد قيمته خلال فترة زمنية قصيرة جدًا.
فضلًا عن كل ذلك، عند العثور على خطأ في القياس يتوجب إعادة حساب كميات الغاز أو النفط المنقولة من تاريخ الكشف إلى تاريخ آخر عملية معايرة للنظام، يُكلف ذلك جهدًا ووقتًا إضافيًا ضائعًا، لذا من مصلحة كلا طرفي عملية التبادل التأكد من صحة أجهزة القياس وموثوقيتها بشكل دائم.
الآن وبعد أن اطلعت على أهمية نقل العهدة في صناعة النفط والغاز ننصحك بالتسجيل في دورة قياس التدفق ونقل العهدة التي يقدمها مركز لندن بريمير للاطلاع أكثر حول هذا المجال.
كيف يمكن ضمان دقة القياس في أنظمة نقل العهدة؟
يوجد العديد من العوامل التي تلعب دورًا في تحديد دقة القياس لتدفق الوسائط في صناعة النفط والغاز، لكن العامل الأبرز الذي لا يحمل الشك هو المعايرة والصيانة الدورية لمعدات وأجهزة القياس والحواسيب المستخدمة في قياس التدفق، فهي أمر حيوي يمنع حصول الأخطاء في القياس.
من خلال إجراء تلك المعايرات والاختبارات بشكل روتيني يمكن ضمان دقة قياس النظام على طول الخط، لإجراء عمليات المعايرة بشكل صحيح يجب استخدام مصدر ضغط موثوق وجهاز مرجعي للقياس دقيق وتحكم دقيق بالضغط على طول الخط المقاس.
كيف يتم قياس نقل العهدة؟
قياس التدفق هو أكثر الأساليب الشائعة في قياس نقل العهدة، تُستخدم مجموعة متنوعة من الأجهزة والمقاييس لذلك، بالاستعانة بحساسات دقيقة لتحديد مستويات السائل أو الغاز المارة عبر الجهاز.
تشمل القائمة أدناه أكثر مقاييس التدفق استخدامًا في تطبيقات نقل العهدة في صناعة النفط والغاز، وهي:
- مقياس تدفق الضغط التفاضلي (DP)
أحد أكثر المقاييس استخدامًا عالميًا، هو مقياس تدفق الضغط التفاضلي الذي يستخدم في قياس معدل نقل النفط والغاز السائل المار في خط ما من خلال تقييد تدفق تيار السائل المار عبره بتغيير مقطع الخط، حيث يسبب الانقباض في الأنبوب نتيجة تفير المقطع في خفض الضغط عبر المقياس، مما يؤدي إلى زيادة في سرعة التدفق، العلاقة بين الضغط والسرعة عكسية، من خلال قياس فرق الضغط قبل وبعد الجهاز يمكن قياس كمية السائل المتدفق.
- مقياس التدفق التوربيني
ابتكرت مقاييس التدفق التوربينية في أواخر القرن الثامن عشر من قبل المهندس المدني الألماني راينهارد ولتمان، وبقيت محافظة على أهميتها في الصناعة النفطية، تعتمد هذه المقاييس في عملها على مجموعة من الشفرات الدوارة على شكل عنفة، حيث يقاس معدل التدفق من خلال عدد الدورات التي تدورها الشفرات في الدقيقة.
تعتبر هذه المقاييس مناسبة للتطبيقات ذات اللزوجة المنخفضة ومعدل تدفق سريع، وهي تحقق وفورات مالية كبيرة، لكن نتيجة الحركة الدائمة لأجزائها فهي عرضة للتآكل والعطب، لذا يجب تطبيق قواعد وإجراءات المعايرة والصيانة بانتظام.
- مقياس الإزاحة الإيجابية (PD)
تقدم مقاييس الإزاحة الإيجابية دقة عالية جدًا في القياس، لذا هي المقياس المفضل للكثير من تطبيقات نقل العهدة، تناسب هذه المقاييس جميع التطبيقات ذات التدفق السريع والبطيء وكذلك السوائل ذات اللزوجة العالية، وقد وافقت عليها مجموعة كبيرة من الهيئات الناظمة لأنظمة نقل العهدة، أي أنّها مثالية لطلبات نقل العهدة الدولية.
تتميز هذه المقاييس بأنّها لا تحتاج لمصدر طاقة خارجي، بل تعمل من خلال مجموعة من التروس المتشابكة مع بعضها داخل غرفة القياس، حيث تمرر فتحة المقياس سلسلة من النبضات من السائل لتدوير التروس ومن خلال حسابها يتم تحديد التدفق الحجمي للسائل، استخدمت هذه التقنية منذ أكثر من مئة عام.
- مقياس كوريوليس (Coriolis)
استخدمت مقاييس كوريوليس في مجال صناعة النفط والغاز منذ أكثر من عقدين من الزمن، تقدم هذه المقاييس قياسات عالية الدقة، تعمل هذه المقاييس من خلال توليد تأثير كوريوليس لقياس معدل تدفق كتلة السائل.
يحتوي المقياس على أنبوبين متوازيين للتدفق، يتم تحريضهم للتذبذب والاهتزاز عبر ملف أو محولة صغيرة، من خلال الحساسات الموجودة على جسم الأنابيب عند المدخل والمخرج يتم قياس تأثير كوريوليس الذي يتناسب بشكل مباشر مع كتلة الوسائط التي تتدفق من خلال هذه الأنابيب، بمعالجة تلك الإشارات يتم الحصول على القياسات الدقيقة.
- مقياس التدفق بالموجات فوق الصوتية
نشأت مقاييس التدفق بالموجات فوق الصوتية في اليابان واستخدمت منذ ستينات القرن الماضي، يقوم مبدأ هذه المقاييس على تحليل انعكاس الموجات فوق الصوتية المرسلة إلى الخط خلال عبور السوائل فيه، من خلال معالجة تلك الارتدادات يتم تحديد معدل التدفق الحجمي.
للسائل.
تُستخدم هذه المقاييس على نطاق واسع في تطبيقات نقل ﻋﻬﺪة النفط والغاز، لهذه المقاييس مزايا هامة منها بساطة التركيب وانخفاض تكاليف الصيانة، إضافةً إلى قلة مشاكل التشغيل نتيجة عدم وجود أي أجزاء أو مكونات متحركة.
